Snel aan de slag

1. Kies een satelliet. De lijst toont de passages van het komende uur. NOW (groen) betekent dat de satelliet nu boven de horizon staat.
2. Klik op Track, of op Beacon voor het CW-baken. De WebSDR stemt af en corrigeert de Dopplerverschuiving automatisch. Klikt u vóór AOS, dan wacht de tracker en klinkt bij AOS een korte pieptoon.
3. Stem zo nodig bij door in de waterval op het signaal te klikken of met het scrollwiel. De tracker volgt daarna die positie.
4. Stop met Stop track. Na de passage stopt het volgen 30 seconden na LOS ook vanzelf.

Tip: houd de muis boven een knop, kolomkop of waarde voor een korte uitleg.

Menubalk

Modes

Kies welke soorten signalen u wilt zien: FM / Voice, Linear, CW en Digital. De eerste drie staan standaard aan. Een satelliet verschijnt als hij bij minstens één gekozen mode past. All modes zet alles aan. Onder Digital vallen onder meer GFSK, FSK, GMSK, MSK, AFSK, BPSK, LoRa en AX.25.

Min. El.

De minimale elevatie waarboven een passage wordt getoond. Een hogere waarde geeft minder, maar meestal betere passages.

Offset (kHz)

Een handmatige RX-correctie voor als het signaal iets hoger of lager ligt dan de berekende frequentie. De Dopplercorrectie blijft actief en de uplink (TX) verandert niet. Na LOS gaat de offset vanzelf terug naar 0.

Step bepaalt hoeveel de + en − knoppen de offset veranderen; Reset zet hem terug op 0.

Show Map

Opent de live satellietenkaart in een apart venster.

Refresh

Haalt direct de nieuwste satellietgegevens op. Zonder Refresh wordt de tabel iedere minuut opnieuw berekend en worden de gegevens ieder uur opnieuw opgehaald.

Help

Opent deze pagina.

Stop track

Verschijnt tijdens het volgen. Stopt het volgen, een wachtstand tot AOS en alle RX- en TX-Dopplercorrecties. Een apart TX-venster blijft open, maar wordt niet meer bijgestuurd.

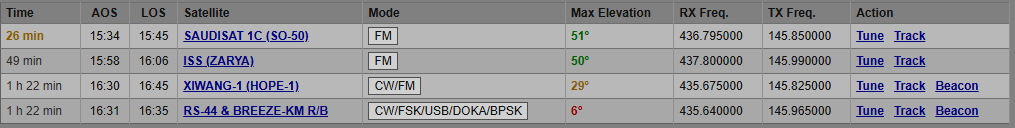

Satellietlijst

De lijst toont de passages van het komende uur boven de ingestelde minimale elevatie, berekend voor de WebSDR in Maasbree.

Time

Tijd tot de passage begint. NOW betekent dat de passage bezig is. Na LOS blijft de regel nog 30 seconden staan met de rode tekst LOS.

AOS / LOS

Acquisition of Signal en Loss of Signal: het berekende begin en einde van de passage. De werkelijke tijden kunnen iets afwijken.

Satellite

De naam van de satelliet. Klik erop voor een pagina met meer informatie. Een ster betekent dat de satelliet als favoriet is gemarkeerd.

NORAD ID

Het catalogusnummer van de satelliet. Hiermee koppelt de tracker de juiste baangegevens, ook als die een algemene naam als OBJECT C hebben.

Mode

De modes die de satelliet gebruikt.

Last heard

Hoe lang geleden de satelliet voor het laatst is ontvangen volgens een goedgekeurde waarneming in het SatNOGS-netwerk, bijvoorbeeld 5 h of 3 d. Groen: gehoord in de afgelopen 24 uur. Grijs: langer dan 7 dagen geleden of onbekend (−). Houd de muis boven de waarde voor datum, tijd (UTC) en zender. Dit is een indicatie, geen garantie dat de satelliet tijdens deze passage uitzendt.

Max Elevation

De hoogste elevatie tijdens de passage. Hoe hoger, hoe langer en beter de passage meestal is. Onder 10° is de waarde rood.

Een rood icoon erachter betekent dat de satelliet in de aardschaduw is: een maan voor de hele passage, een halve cirkel voor een deel ervan. Satellieten die alleen op zonne-energie werken, zoals FO-29, zijn in de schaduw vaak stil.

RX Freq.

De nominale downlinkfrequentie. Tijdens het volgen corrigeert de tracker de Dopplerverschuiving automatisch.

TX Freq.

De uplinkfrequentie waarop grondstations naar de satelliet zenden. Een streepje (−) betekent dat er geen bevestigde uplink bekend is.

Action

De knoppen om af te stemmen of te volgen; zie Acties.

Acties

Tune

Stemt de WebSDR eenmalig af op de nominale RX-frequentie, zonder Dopplercorrectie.

Track

Volgt de downlink de hele passage met Dopplercorrectie, ook als dit tabblad op de achtergrond staat. Klikt u vóór AOS, dan stemt de WebSDR alvast af op de nominale frequentie en wacht tot de passage begint; bij AOS klinkt een korte pieptoon. Het volgen stopt automatisch 30 seconden na LOS.

Beacon

Werkt als Track, maar volgt het vaste baken van de satelliet, vaak een CW-roepnaam. Zijn er meerdere bakens bekend, dan verschijnen genummerde Beacon-knoppen.

TX

Volgt de downlink zoals Track en opent daarnaast een tweede WebSDR-venster dat de uplink volgt. Alleen zichtbaar als er een bruikbare uplink bekend is; zie Zenden (TX).

buiten bereik

De downlink valt buiten het bereik van deze WebSDR (432,8 tot en met 439,2 MHz). Afstemmen en volgen zijn dan niet mogelijk.

Tijdens het volgen

Inforegel

De regel onder de menubalk toont meldingen en de status van het volgen. Klik op het driehoekje links om hem uit te klappen; u ziet dan de actuele RX- en TX-frequentie, de verschuiving, azimut, elevatie en LOS. Offset is de totale RX-correctie: de handmatige offset plus een eventuele verschuiving naar een aangeklikt signaal. In shadow betekent dat de satelliet nu in de aardschaduw is.

Bijstemmen

Klik in de waterval op een signaal, gebruik het scrollwiel in de zwarte balk onder de waterval, de knoppen DWN en UP, of typ een frequentie in. De tracker volgt daarna die positie met Dopplercorrectie. Scrollen door de pagina zelf onderbreekt het volgen niet.

Mode en filter

Kiest u tijdens het volgen in de WebSDR een andere mode (FM, USB, LSB, CW of AM) of filterbreedte (bijvoorbeeld FM-n, USB-n of CW-vn), dan blijft die behouden.

Transponderband

Bij een lineaire transponder markeren twee gele lijnen in de waterval de onder- en bovengrens van de doorlaatband, met de tekst Transponderband. Binnen die band kunt u vrij afstemmen op SSB-, CW- of digitale signalen.

Labels in de waterval

Satellieten uit de lijst krijgen een label boven de waterval; groen betekent NOW. Een korte klik op een label stemt eenmalig af en markeert de bijbehorende tabelregel. Labels met meerdere namen klapt u uit met +. Tijdens het volgen markeert een geel label de actuele, Dopplergecorrigeerde positie.

Zenden (TX)

TX-venster

De knop TX opent een tweede WebSDR-venster dat de uplink met de tegengestelde Dopplercorrectie volgt, terwijl het hoofdvenster de downlink blijft volgen.

• VHF-uplink (144–146 MHz): WebSDR-poort 8905.
• UHF-uplink (432,8–439,2 MHz): WebSDR-poort 8909.

De browser kan bij de eerste klik om toestemming vragen voor het extra venster. Het volgen stopt 30 seconden na LOS; het venster blijft open, maar wordt niet meer bijgestuurd.

Lineaire transponder

Heeft de satelliet een volledig transponderprofiel (bijvoorbeeld FO-29 of RS-44), dan volgt de uplink ook een handmatig gekozen positie in de doorlaatband, inclusief een eventuele inversie.

CATSync

Met CATSync en OmniRig op uw eigen Windows-pc kunt u het TX-venster synchroniseren met een echte transceiver. Dit is externe software; op de WebSDR hoeft niets te worden geïnstalleerd.

• Koppel CATSync alleen aan het TX-venster; laat de tracker het hoofdvenster bedienen.
• Laat niet meerdere CAT-programma's dezelfde COM-poort of VFO besturen.
• Controleer radiomodel, COM-poort, baudrate, mode en Dopplerrichting eerst zonder PTT of zender aan.

Achtergrond

Welke satellieten

De tracker toont alleen satellieten die:

• in de frequentiedatabase als actief staan;
• een downlink hebben binnen het bereik van deze WebSDR;
• een definitief NORAD-nummer hebben (geen voorlopig 99xxx-nummer);
• baangegevens hebben die niet ouder zijn dan 14 dagen.

Zo blijven onbetrouwbare voorspellingen en verkeerde koppelingen buiten de lijst. Bekijk alle satellieten die de tracker kan volgen.

Baangegevens

De baangegevens komen van SatNOGS (TLE) en CelesTrak (OMM) en worden meerdere keren per dag op de server bijgewerkt. Nieuwe satellieten krijgen sinds juli 2026 een catalogusnummer vanaf 100000; daarvoor bestaan geen TLE's meer en gebruikt de tracker het nieuwere OMM-formaat.

Last heard

De waarnemingen worden ieder uur in delen bij SatNOGS opgevraagd, zodat iedere satelliet enkele keren per dag wordt bijgewerkt.

Satellietenkaart

Bekijk op een wereldkaart waar de satellieten nu zijn, met hun grondspoor en de passages van de komende 24 uur. Open de satellietenkaart.

Quick start

1. Choose a satellite. The list shows the passes of the next hour. NOW (green) means the satellite is above the horizon right now.
2. Click Track, or Beacon for the CW beacon. The WebSDR tunes in and corrects the Doppler shift automatically. If you click before AOS, the tracker waits and plays a short beep at AOS.
3. Fine-tune if needed by clicking the signal in the waterfall or using the mouse wheel. The tracker then follows that position.
4. Stop with Stop track. Tracking also stops by itself 30 seconds after LOS.

Tip: hover over a button, column header or value for a short explanation.

Menu bar

Modes

Choose which types of signals you want to see: FM / Voice, Linear, CW and Digital. The first three are selected by default. A satellite is shown if it matches at least one selected mode. All modes selects everything. Digital includes GFSK, FSK, GMSK, MSK, AFSK, BPSK, LoRa and AX.25.

Min. El.

The minimum elevation a pass must reach to be shown. A higher value gives fewer, but usually better passes.

Offset (kHz)

A manual RX correction for when the signal is slightly above or below the calculated frequency. Doppler correction stays active and the uplink (TX) is not changed. The offset returns to 0 by itself after LOS.

Step sets how much the + and − buttons change the offset; Reset sets it back to 0.

Show Map

Opens the live satellite map in a separate window.

Refresh

Downloads the latest satellite data immediately. Without Refresh, the table is recalculated every minute and the data is downloaded again every hour.

Help

Opens this page.

Stop track

Appears while tracking. Stops tracking, a pending wait for AOS and all RX and TX Doppler corrections. A separate TX window stays open but is no longer updated.

Satellite list

The list shows the passes of the next hour above the selected minimum elevation, calculated for the WebSDR in Maasbree.

Time

Time until the pass starts. NOW means the pass is in progress. After LOS the row stays for 30 seconds with the red text LOS.

AOS / LOS

Acquisition of Signal and Loss of Signal: the calculated start and end of the pass. Actual times may differ slightly.

Satellite

The satellite name. Click it for a page with more information. A star means the satellite is marked as a favourite.

NORAD ID

The satellite's catalogue number. The tracker uses it to link the correct orbital data, even when that data carries a generic name such as OBJECT C.

Mode

The modes used by the satellite.

Last heard

How long ago the satellite was last received according to a verified observation in the SatNOGS network, for example 5 h or 3 d. Green: heard within the last 24 hours. Grey: more than 7 days ago or unknown (−). Hover over the value for the date, time (UTC) and transmitter. This is an indication, not a guarantee that the satellite will transmit during this pass.

Max Elevation

The highest elevation during the pass. The higher, the longer and better the pass usually is. Values below 10° are shown in red.

A red icon after it means the satellite is in Earth's shadow: a moon for the whole pass, a half circle for part of it. Satellites that run on solar power only, such as FO-29, are often silent in the shadow.

RX Freq.

The nominal downlink frequency. While tracking, the tracker corrects the Doppler shift automatically.

TX Freq.

The uplink frequency on which ground stations transmit to the satellite. A dash (−) means no confirmed uplink is known.

Action

The buttons to tune or track; see Actions.

Actions

Tune

Tunes the WebSDR once to the nominal RX frequency, without Doppler correction.

Track

Follows the downlink throughout the pass with Doppler correction, even when this tab is in the background. If you click before AOS, the WebSDR tunes to the nominal frequency right away and waits for the pass; a short beep sounds at AOS. Tracking stops automatically 30 seconds after LOS.

Beacon

Works like Track, but follows the satellite's fixed beacon, often a CW call sign. If several beacons are known, numbered Beacon buttons appear.

TX

Follows the downlink like Track and also opens a second WebSDR window that follows the uplink. Only shown when a usable uplink is known; see Transmitting (TX).

buiten bereik

Dutch for “out of range”: the downlink is outside the range of this WebSDR (432.8 through 439.2 MHz), so tuning and tracking are not possible.

While tracking

Information bar

The bar below the menu shows messages and the tracking status. Click the triangle on the left to expand it; it then shows the current RX and TX frequency, the shift, azimuth, elevation and LOS. Offset is the total RX correction: the manual offset plus any shift to a clicked signal. In shadow means the satellite is currently in Earth's shadow.

Fine tuning

Click a signal in the waterfall, use the mouse wheel in the black bar below the waterfall, the DWN and UP buttons, or type a frequency. The tracker then follows that position with Doppler correction. Scrolling the page itself does not interrupt tracking.

Mode and filter

If you select a different mode (FM, USB, LSB, CW or AM) or filter width (for example FM-n, USB-n or CW-vn) in the WebSDR while tracking, it is kept.

Transponder passband

For a linear transponder, two yellow lines in the waterfall mark the lower and upper edges of the passband, labelled Transponderband. Within that band you can tune freely to SSB, CW or digital signals.

Waterfall labels

Satellites in the list get a label above the waterfall; green means NOW. A short click on a label tunes once and highlights the matching table row. Labels with several names expand with +. While tracking, a yellow label marks the current Doppler-corrected position.

Transmitting (TX)

TX window

The TX button opens a second WebSDR window that follows the uplink with the opposite Doppler correction, while the main window keeps following the downlink.

• VHF uplink (144–146 MHz): WebSDR port 8905.
• UHF uplink (432.8–439.2 MHz): WebSDR port 8909.

On the first click, the browser may ask permission to open the extra window. Tracking stops 30 seconds after LOS; the window stays open but is no longer updated.

Linear transponder

If the satellite has a complete transponder profile (for example FO-29 or RS-44), the uplink also follows a manually chosen position in the passband, including any inversion.

CATSync

With CATSync and OmniRig on your own Windows PC, you can synchronise the TX window with a real transceiver. This is external software; nothing needs to be installed on the WebSDR.

• Connect CATSync to the TX window only; let the tracker control the main window.
• Do not let several CAT programs control the same COM port or VFO.
• Check the radio model, COM port, baud rate, mode and Doppler direction first, with PTT and transmitter off.

Background

Which satellites

The tracker only shows satellites that:

• are marked active in the frequency database;
• have a downlink within the range of this WebSDR;
• have a definitive NORAD number (not a provisional 99xxx number);
• have orbital data no older than 14 days.

This keeps unreliable predictions and incorrect matches out of the list. View all satellites the tracker can follow.

Orbital data

The orbital data comes from SatNOGS (TLE) and CelesTrak (OMM) and is updated on the server several times a day. Since July 2026, new satellites receive catalogue numbers from 100000 upward; TLEs no longer exist for these, so the tracker uses the newer OMM format.

Last heard

Observations are requested from SatNOGS in batches every hour, so each satellite is updated several times a day.

Satellite map

See on a world map where the satellites are right now, with their ground track and the passes of the next 24 hours. Open the satellite map.
